氣動放料閥詳細介紹

類別：放料閥 | 發布日期：2015年09月08日

您現在所在位置：首頁 >> 技術文獻

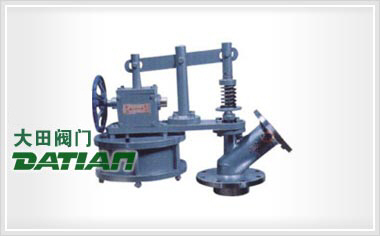

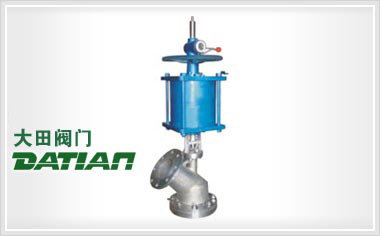

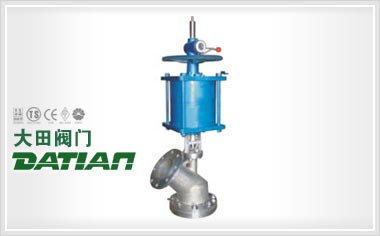

手動帶氣動放料閥

氣動放料閥概述：

氣動放料閥是用氣動執行器控制閥門,性能與用途：操作方便，開啟自由,運動靈活可靠;閥瓣裝配維修簡單，密封結構合理，密封圈更換方便實用。氣動放料閥結構：主要由閥體，閥瓣，密封圈，閥桿，支架，閥壓蓋，手輪，法蘭，螺母，定位螺釘?shù)攘慵?br /> 氣動放料閥技術條件應符合HG5-16-79的規定。此閥除磷及磷輕介質、氫氟碳、鹽酸、氫氧化鈉氫氧化鉀外能耐各種酸、堿、鹽溶液及有機溶劑。

氣動放料閥工作原理：

輕松轉動手輪，將切換手柄推移到（分）指示牌，即可進行氣動操作。
當氣源進入電磁閥后，電磁閥自動開戾上（或下）輸氣口，電磁閥接通電源時，閥門自動開啟，斷電時閥門自動關閉。紅色按鈕為手動調試使用開關按鈕。
當氣源進入氣缸上部時，將活塞推向下部，即關閉閥門。
當氣源進入氣缸下部時，將活塞推向上部，即開啟閥門。
連續作業時，按上述作往返動力。

氣動放料閥產品性能

耐腐蝕性:

使用介質如水、丙酮、酒精、氨、碳酸鋇、苯(WCB材質的溫度使用-29℃-425℃)。
使用介質如顆粒、油品、紙漿、二氧化碳氣(不銹鋼材質可使用溫度-60℃-232℃)。
嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度小于150℃,濃度>30%)。
不銹鋼的一般工作溫度≤150℃，壓力范圍0.6-2.5MPA，超過此規定訂貨時要說明。

耐腐蝕性:

聚四氟乙烯與金屬粘結性優良，抗拉性一般，耐稀酸、濃酸等。
使用介質如顆粒、油品、紙漿、二氧化碳氣(不銹鋼材質可使用溫度-60℃-232℃)。
嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度小于150℃,濃度>30%)。
不銹鋼的一般工作溫度為-5℃-225℃，壓力范圍0.6-1.6MPA，超過此規定訂貨時要說明。

放料閥:搪玻璃設備是含高硅量的玻璃質釉。通過900度左右高溫涂于金屬胎而成。它具有良好的機械性能和耐腐蝕的性能，能防止介質與金屬離子取代作用而影響污染制品，并且表面光潔、耐磨、有一定的熱穩定性。此閥除磷及磷輕介質、氫氟碳、鹽酸、氫氧化納、氫氧化鉀外能耐各種酸、堿、鹽溶液及有機溶劑。

A、耐腐蝕性:

能耐一般無機酸、有機酸、弱堿液(P≤60℃ PH≤12)以及有機劑介質。
在鹽酸、硝酸、等強腐蝕介質中優于不銹鋼。嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度小于150℃,濃度>30%)。

B、耐熱性，允許在-30℃-240℃間使用(耐溫急變小于120℃)。
C、具有光滑的表面。不易粘結物料、易清洗。
E、絕緣性:耐沖擊性能較小為2500克/厘米，因而使用時應避免硬物沖擊。
F、耐壓0.6MPA

氣動放料閥分類

公稱壓力Nominal pressure

表示符號PN，在一定溫度下應用時允許的最大工作壓力。對碳鋼閥體的控制閥，指200℃以下應用時允許的最大工作壓力;對鑄鐵閥體，指120℃以下應用時允許的最大工作壓力;對不銹鋼閥體的控制閥，指250℃以下應用時允許的最大工作壓力。當工作溫度升高時，閥體的耐壓會降低。例如，公稱壓力為6.4MPa(PN64)的碳鋼控制閥，用于300℃時的耐壓為5.2MPa，用400℃時的耐壓為4.1MPa，用于450℃時的耐壓為2.9MPa。

公稱壓力閥體材質

鑄鋼、不銹鋼，316L。工作壓力0.6-2.5MPA，工作溫度-20℃-425℃。閥門口徑 DN25-DN300。連接方式:法蘭。傳動方式: 手動、氣動。適用介質: 油品、酸類、腐蝕性介質等。制造標準:國標。放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，并對密封圈進行特殊處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時采取短行程閥瓣的設計。

公稱通徑DN

放料閥額定流量系數KV，放料閥公稱壓力和壓差，放料閥閥體和閥內組件材料，放料閥流量特性，放料閥適用溫度，放料閥電源電壓和控制信號，放料閥是否帶附件等。一，公稱通徑：(nominal diameter)，又稱平均外徑(mean outside diameter)，表示符號DN，就是各種管子與管路附件的通用口徑。同一公稱直徑的管子與管路附件均能相互連接，具有互換性.它不是實際意義上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等，為了使管子、管件連接尺寸統一，采用公稱直徑(也稱公稱口徑、公稱通徑)。例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，意義同有縫管。

氣動放料閥相關性能：

壓力（Mpa）				工作溫度	適用介質
公稱壓力	1.6	上密封試驗	1.76	≤175℃	水、顆粒、油品等
殼體試驗	2.4	高壓密封試驗	1.76

閥體	閥瓣、密封圈、閥桿	螺母
不銹鋼、鑄鋼等	不銹鋼	鋼

氣動放料閥產品尺寸：

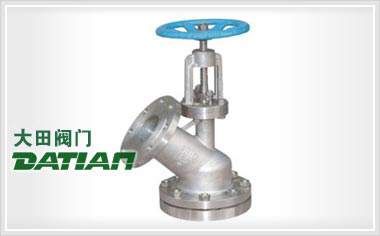

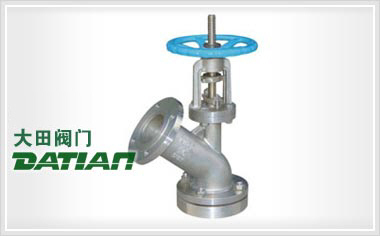

口徑 DN(mm)	上展式				下展式
口徑 DN(mm)	D	D4	H	DO	D	D4	H	DO
25	115	115	270	160	115	135	225	160
32	135	135	285	160	135	145	300	160
40	145	145	355	180	145	160	340	180
50	160	160	370	180	160	180	345	180
65	180	180	465	220	180	195	425	220
80	195	195	480	250	195	215	445	250
100	215	215	590	280	215	260	535	280
125	245	245	730	300	245	280	585	300
150	280	280	775	320	280	335	665	320
200	335	335	900	360	335	405	800	360
250	405	405	1035	500	405	460	945	500
