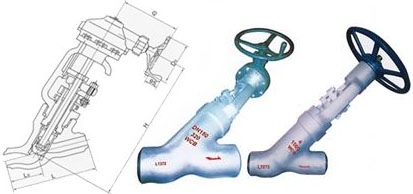

高溫高壓電動直流式對焊截止閥閥體的流道與主流道成一斜線，流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。直流式截止閥結構合理，性能優良，造型美觀，耐磨、耐高溫，抗擦傷性能好、使用壽命長等優點,主要用來接通或截?cái)喙苈分械慕橘|(zhì)。
| 零件名稱 | 材料牌號 | ||
|---|---|---|---|
| 閥體 | WCB | WC6 | WC9 |
| 活塞 | A105 | WC6 | WC9 |
| 閥蓋 | 25 | 12Cr1MoVA | |
| 閥桿 | 1Cr17Ni2 | 20Cr1Mo1V1A | |
| 密封環 | 05F | 05F | 柔性石墨 |
| 四開環 | 1Cr13 | 20CrMOIVIA | |
| 填料 | BSP-600 | BSP-600 | |
| 支架 | WCB | WCB | |
| 閥桿螺母 | ZQAL9-4 | ZQAL9-4 | |
| 公稱通徑 DN（mm） |
尺寸 | 重量 （Kg） |
|||||
|---|---|---|---|---|---|---|---|
| L | D1 | Do | H | Lo | L1 | ||
| PN32（320） J565Y-320V型 | |||||||
| 80 | 390 | 64 | 120 | 750 | 121 | ||
| 100 | 480 | 108 | 185 | 870 | 212 | ||
| 125 | 533 | 132 | 218 | 995 | 312 | ||
| 150 | 610 | 166 | 245 | 1205 | 510 | ||
| 175 | 750 | 175 | 278 | 1565 | 708 | ||
| 200 | 762 | 200 | 290 | 1670 | 980 | ||
| 225 | 850 | 108 | 310 | 1705 | 1060 | ||
| 250 | 914 | 248 | 348 | 1870 | 1380 | ||
| 300 | 1041 | 300 | 430 | 2335 | 2824 | ||
| P54（140） J565Y-P54140V型 | |||||||
| 80 | 390 | 64 | 120 | 750 | 130 | ||
| 100 | 480 | 108 | 185 | 870 | 212 | ||
| 125 | 580 | 132 | 218 | 995 | 312 | ||
| 150 | 630 | 166 | 245 | 1205 | 510 | ||
| 175 | 750 | 175 | 278 | 1565 | 708 | ||
| 200 | 771 | 200 | 290 | 1670 | 980 | ||
| 225 | 850 | 108 | 310 | 1705 | 1060 | ||
| 250 | 930 | 248 | 348 | 1870 | 1380 | ||
| 300 | 1060 | 300 | 430 | 2335 | 2824 | ||
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高溫高壓電動直流式對焊截止閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
